高铝浇注料是以高铝矾土熟料为骨料，耐火黏土为粉料，加入铝酸盐水泥及三聚磷酸钠按

　　配方比例配备混合制成的耐火浇注料，其使用温度为1400-1550℃。。

　　可用作各种热处理炉内衬，如高炉热风炉、加热炉、电炉出钢槽

　　一、高铝浇注料特性

　　1、抗热震性能好。

　　2、耐磨、耐侵蚀性能好。

　　3、机械强度高。

　　二、大唐耐材高铝耐火浇注料用途：可用作各种热处理炉内衬和烧嘴，高炉热风炉、加热炉、电炉出钢槽、石灰竖窑高温段、回转窑窑头、电厂锅炉等各种工业炉的内衬。

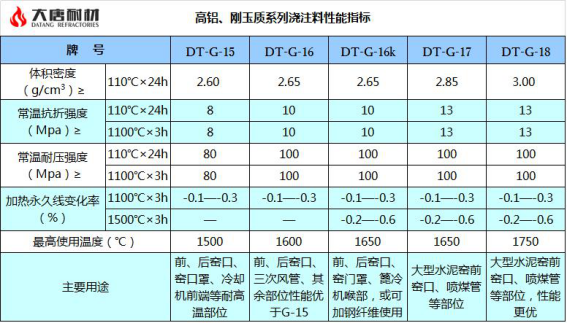

　　三、高铝浇注料性能指标

四、大唐耐材高铝浇注料制作过程：选料—配料—搅拌—装包—入库

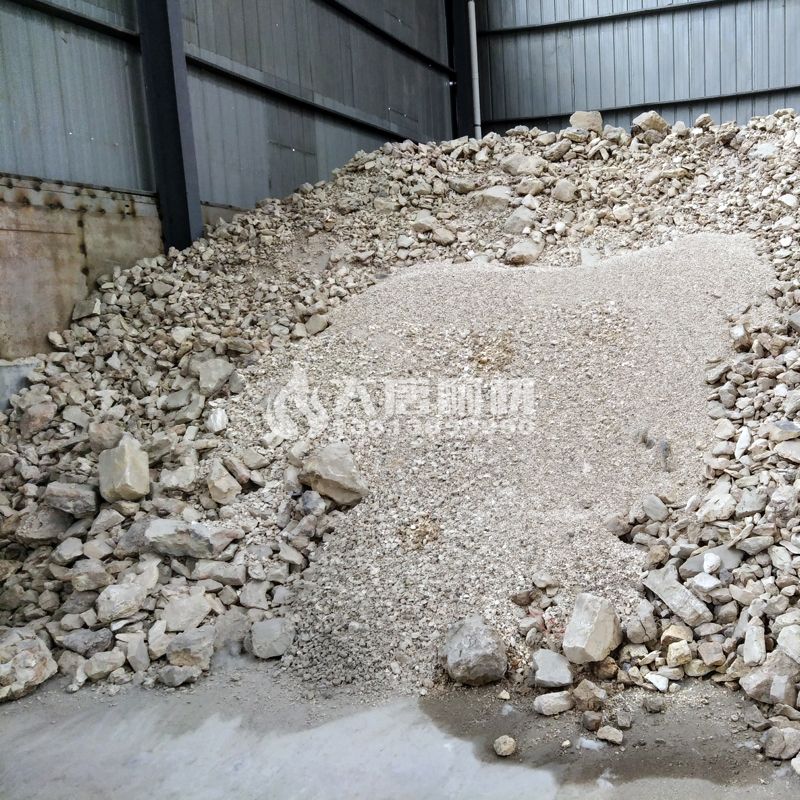

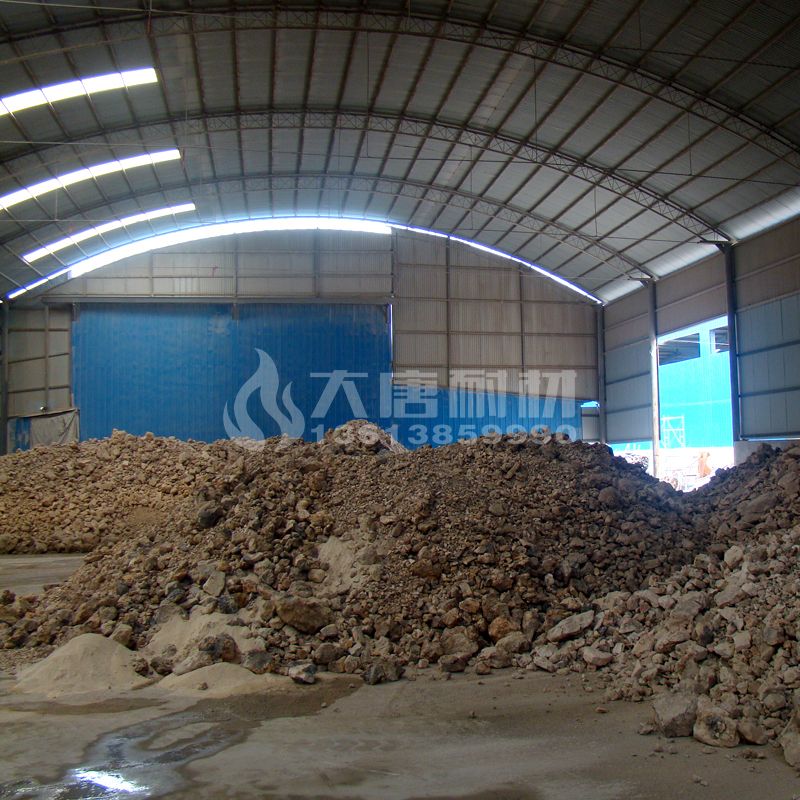

　　1、根据配方选择制作高铝浇注料的原材料。

　　2、根据原料配方计算骨料、粉料级配及结合剂、添加剂的用量，要求严格控制骨料粉料颗粒。

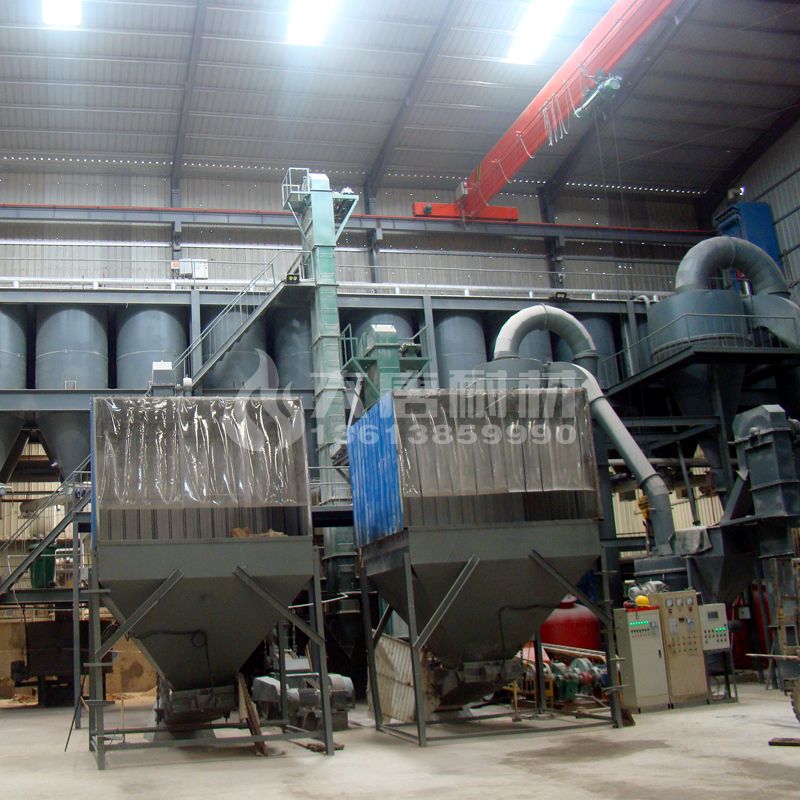

　　3、将称重好的骨料与粉料先后放入搅拌机内均匀搅拌，然后将粉料倒入骨料中均匀搅拌8-10分钟。

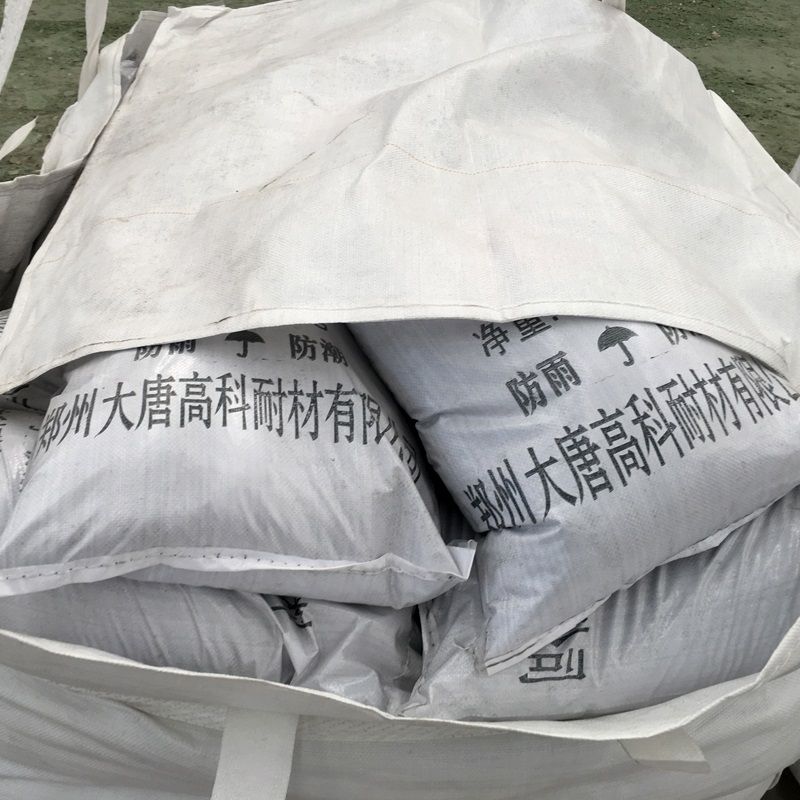

　　4、将搅拌完成的高铝浇注料装入吨包中，配备添加剂与结合剂，然后封装。

　　5、包装好的高铝浇注料放于仓库中存放，做好日期标识与防潮防水处理。

　　五、大唐耐材高铝浇注料使用注意事项

　　1、制作高铝浇注料泥浆时，充分搅拌干料，再加水。严格控制用水量，避免影响浇注后使用效果。

　　2、制作高铝泥浆时，需要使用搅拌机搅拌，禁止人工搅拌。

　　3、按需用量制作，制作好的浇注料需在30分钟内用完，如出现凝结则不能再使用。

　　4、施工时，注意避开锚固件部位。

　　5、根据设计确定浇注厚度，不能随意浇注。

　　6、浇注烘烤后，注意升温速度与时间，不能过快升温。

　　7、脱模后，检查浇注体，如出现施工问题，按情况返工制作，保证浇注体实用性。
