钢包浇注料系列采用刚玉、铝镁尖晶石、电熔镁砂为主要原料，采用微粉结合技术及外加
剂制成，具有施工性能好、强度高、体积稳定性好、抗侵蚀、耐冲刷和抗热震性好等特点，
适用于浇注大、中型钢包包壁，也可制成浇注砖使用。
•使用说明
适用于浇注大、中型钢包包壁，也可制成浇注砖使用。
•生产工艺

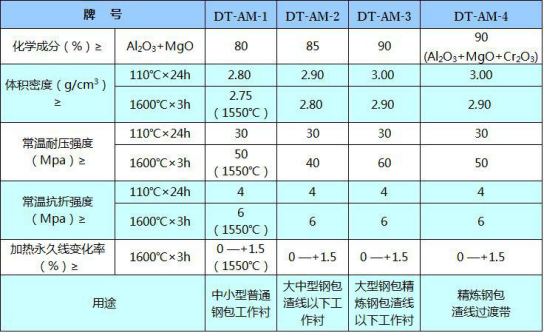

称料，搅拌，出料;将下铸口砖钢壳固定在模具内，进行浇注，经振动成型，然后脱模;在15-25℃温度下干燥3～5天，然后在干燥窑内按升温要求进行烘干。本发明产品经检测，显气孔率≤20%，体积密度≥3.0g/cm↑[3]，常温耐压强度≥30mpa，使用寿命长;同时生产工序简化，降低了生产成本。
