产品详情：

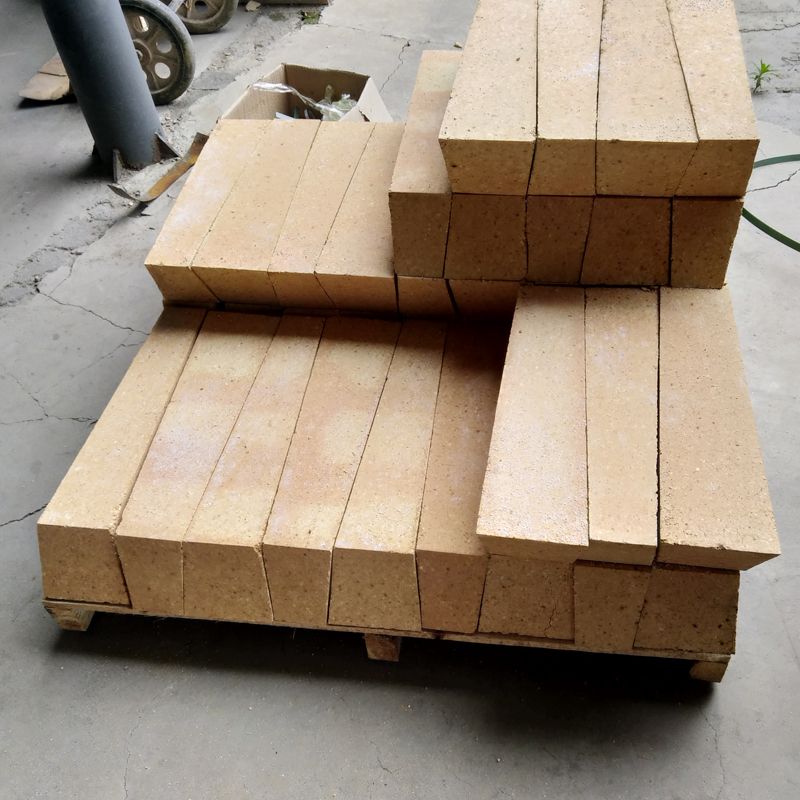

刚玉质耐火材料是指Al2O3含量大于90%以上的制品，也称为氧化铝耐火制品。刚玉硬度很高(莫氏硬度9级)，熔点也高。这些都与结构中Al-O键的牢固性有密切关系。因此，α-Al2O3是构成高温耐火材料和高温电绝缘材料的主要物相。

产品性能：

刚玉制品的基本原料是电熔刚玉或烧结刚玉。有些厂家为了改善制品的某些性能，常向刚玉材料中添加一些矿物原料，形成复合材料，如锆刚玉砖、铬刚玉砖、钛刚玉砖等，以改善制品的性能。

由于它具有耐高温、硬度大、强度高、抗氧化、耐腐蚀、电绝缘、气密性好等优良行呢个，因此更具有广泛的用途。

应用领域：

由于刚玉质耐火材料具有很好的高温性能，适用于各种使用条件，不仅可以砌筑高炉炉腹，还可以用与高炉和其他炉窑的热风炉。可用于1500~1700摄氏度的炉墙、炉顶和格子砖，煤气预热器，在碳、甲烷、天然气和焦炉煤气直接作用下的设备内衬和砖格子等，钢的炉外真空处理和连铸装置，对无烟煤和其他碳质材料进行高温处理连续作业的立式炉，高温碳化铝，高温荷重很大的窑炉，操作温度为1800摄氏度的隧道窑及其他窑炉（低碱性氧化铝为主的刚玉制品使用温度可达1920~1950摄氏度）作为催化剂和载热体喷嘴小球，沸腾炉封口带，加热炉炉底，替代机器磨损快的金属部件和内衬，生产玻璃球和玻璃纤维的高温玻璃熔窑顶和内衬等。

产品规格-理化指标：

刚玉具有抵抗酸、碱性炉渣、金属和玻璃熔液作用的良好稳定性。它在高温下的氧化性气氛或是在还原性气氛中使用，均能收到良好的效果。以烧结刚玉为颗粒料，与刚玉细粉配制成泥料、经成型、干燥和烧成的制品称为再结合烧结刚玉制品，亦称为刚玉熟料耐火材料。刚玉熟料制品必须在高温下烧成。烧成温度约1650∽1800℃，有时达到1850℃。适当提高烧成温度，可以相应提高制品的强度和密度。以电熔刚玉熟料为颗粒料，电熔刚玉细粉或烧结刚玉细粉为基质，配合制成再结合电熔刚玉制品。电熔刚玉砖的纯度高，难烧结，需在高于1800℃下烧成。常用烧成设备有高温间歇窑或小型高温隧道窑等。
